Flip Airboost



Age: 61 Gemini

Location: plateau de Herve
Posts: 58


PostPosted: 10 May 2023 22:26
10 May 2023 22:26 from Flip Airboost

Bonsoir amis des planeurs RC,

J'ai acquis une licence GATs Very Happy , prise en main du logiciel sur un petit planeur , 1m envergure, contrôlé sur deux axes , direction profondeur et sans spoiler.

Les couleurs chatoyantes des planeurs dans ce reportage ainsi que la forme en plan de l'aile m'ont donné envie de le reproduire,
mais un peu différemment vous allez voir. Wink

Edit 05/02/2025: c'est le sugar glider disponible ici.

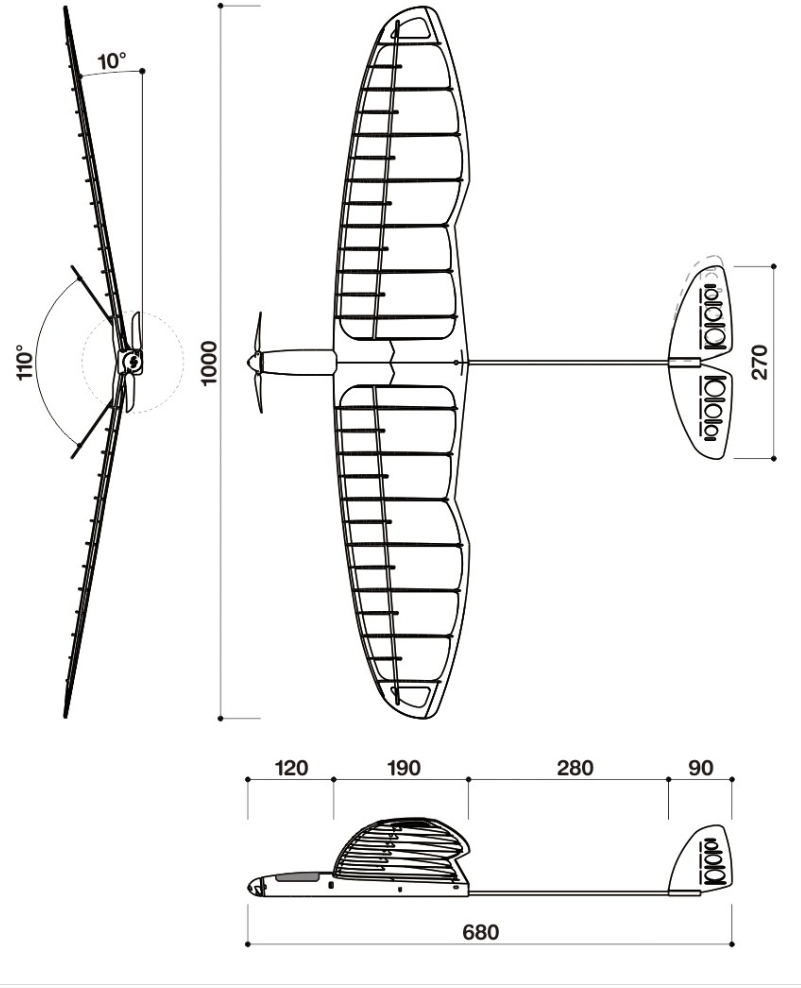

J'ai redessiné le planeur en 3D sur le 3 vues publié dans l'article.



En ce moment , je suis intéressé par la biomimétique, aile de libellule , bord d'attaque tuberculé.......j'ai retourné l'aile!
Et distribué les nervures comme les plumes d'un oiseau et les longerons comme les nervures d'une aile d'insecte.



Un petit coup de Predimrc et je constate que le volume de stab est très insuffisant.
Ajustage du volume de stab dans la modélisation 3D et extraction de la vue en plan pour injection dans Gemini.



La fonction spline intégrée pour dessiner les différents panneaux d'aile et de stab. est bien pratique pour ce design. Attention de ne pas les forcer sinon les tangences font un nœud.

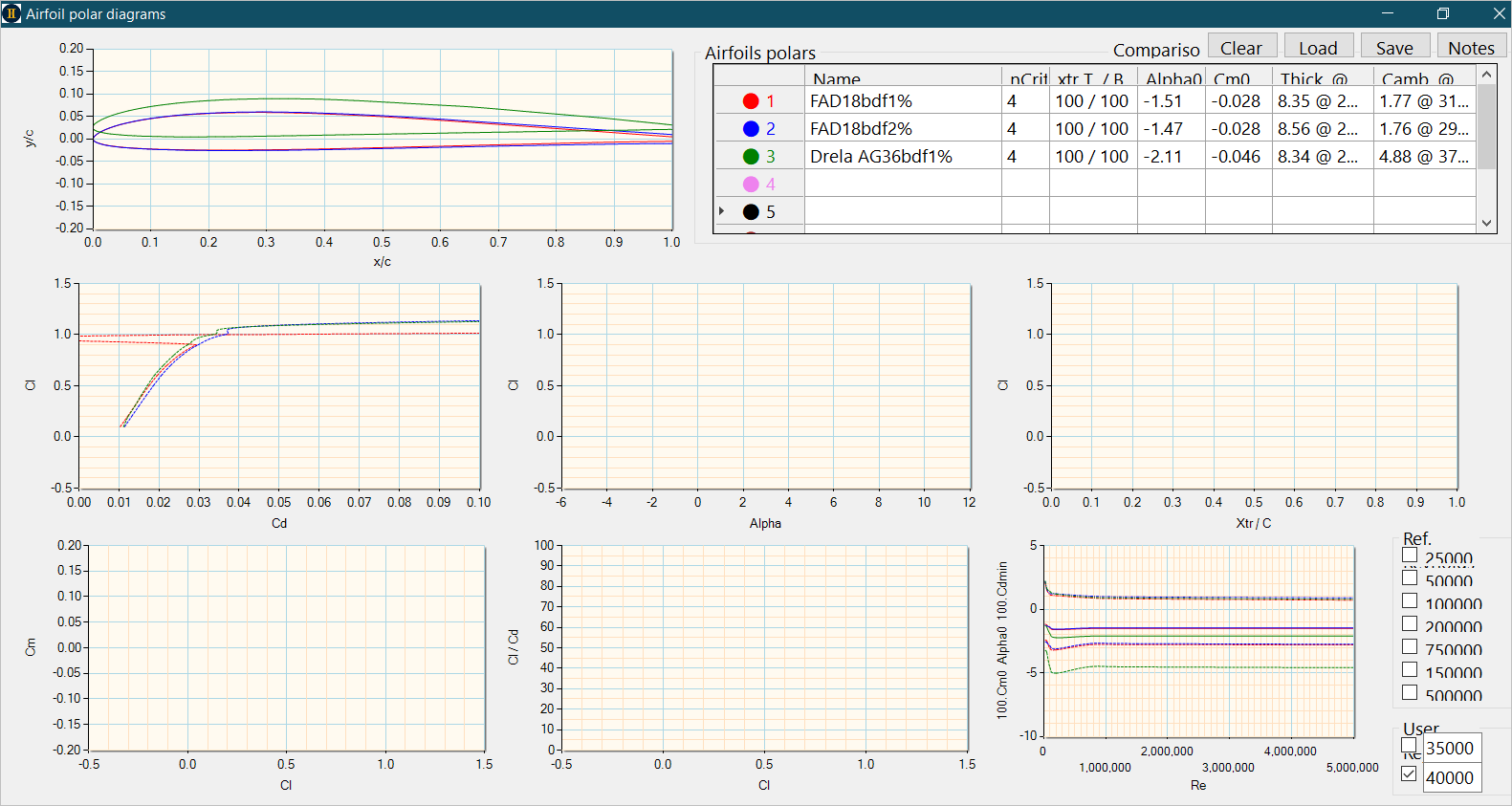

Ensuite soufflage des profils utilisés sur l'aile.
Bien renommer les fichiers modifiés à l'enregistrement. J'ai remarqué qu'en cas d'oubli, les renommer dans le dossier ne change pas le nom dans la fenêtre airfoils polars.
La soufflerie fonctionne comme dans predimrc . Une sécurité a été ajoutée si pas de complétude.



Les options sur les graphiques sont super pratiques ( zoom , croix, echelle des axes), gros + par rapport à excel.
Par contre au contraire de predimrc ou l'on choisi un Cz d'équilibre et predimrc donne le Vé longitudinal, Gemini donne le Cz d'équilibre et on modifie le Vé ou le CG.
J'aimais bien la disposition des graphiques tous alignés à la même echelle pour une lecture directe à la verticale.

Une option "trace" pour visualiser les changements de courbes pourrait améliorer l'outil.



Ici je pense qu'il va me falloir attendre l'explication de Franck pour utiliser ces tableaux.



lien vers le fichier modele xml

lien vers les fichiers profils xml airfoil polar diagramme

Cordialement Philippe


Last edited by Flip Airboost on 05 Feb 2025 10:47; edited 2 times in total
Back to top
Offline View user's profile Send private message
Gemini
Site Admin





Posts: 152


PostPosted: 13 May 2023 10:48
13 May 2023 10:48 from Gemini

Bonjour Philippe,

Très très joli projet, j'ai hâte de voir la suite Very Happy

Flip Airboost wrote:
Bien renommer les fichiers modifiés à l'enregistrement. J'ai remarqué qu'en cas d'oubli, les renommer dans le dossier ne change pas le nom dans la fenêtre airfoils polars.

C'est normal, car le nom du profil est inscrit dans la polaire. Peut-être à changer, car il est effectivement plus intuitif d'utiliser le nom du fichier.

Flip Airboost wrote:
Par contre au contraire de predimrc ou l'on choisi un Cz d'équilibre et predimrc donne le Vé longitudinal, Gemini donne le Cz d'équilibre et on modifie le Vé ou le CG.

Oui, en effet, car la logique de résolution directe de PredimRC est inaplicable : d'une part parce qu'il trois calculs simultanés (1.5D, VLM 3D linéaire et non-linéaire), et d'autre part parce qu'en VLM la résolution ne peut pas être directe mais uniquement itérative.
Du coup, c'est à l'utilisateur de faire la boucle d'itération.

Flip Airboost wrote:
J'aimais bien la disposition des graphiques tous alignés à la même echelle pour une lecture directe à la verticale.

Tu parles bien des performances avion dans PRC ? J'ai essayé de conserver la même philsophie, mais il y a beaucoup plus de graphiques à caser...

Flip Airboost wrote:
Une option "trace" pour visualiser les changements de courbes pourrait améliorer l'outil.

Là par contre, je ne vois pas. Tu peux préciser ?

Flip Airboost wrote:
Ici je pense qu'il va me falloir attendre l'explication de Franck pour utiliser ces tableaux.

Pour le découplage entre l'angle d'attaque et la vitesse, trois raisons :
- ces deux paramètres ne sont liés qu'en plané en palier, mais pas en manoeuvre (par ex. : boucle, virage) ou le Cz est piloté par la commande de profondeur et où la vitesse varie peu
- ce module est totalement indépendant de l'analyse de l'avion (là où intervient la masse)
- il ne concerne que l'aile isolée
En conséquence, ces paramètres sont découplés, ce qui permet d'explorer toute l'enveloppe de vol quelles que soient les conditions étudiées.
Back to top
Offline View user's profile Send private message Visit poster's website or facebook-profile
Flip Airboost



Age: 61 Gemini

Location: plateau de Herve
Posts: 58


PostPosted: 13 May 2023 15:14
13 May 2023 15:14 from Flip Airboost

Gemini wrote:
Bonjour Philippe,

Très très joli projet, j'ai hâte de voir la suite Very Happy


Bonjour et merci pour le compliment Franck,
J'ai aussi lu quelque chose sur les longerons sinusoïdaux plus rigide en torsion pour moins de masse.( j'ai rien calculé ici , c'est dimensionné à pouf Confused )
Je posterais ici tous les fichiers pour la fabrication Smile

Flip Airboost wrote:
Bien renommer les fichiers modifiés à l'enregistrement. J'ai remarqué qu'en cas d'oubli, les renommer dans le dossier ne change pas le nom dans la fenêtre airfoils polars.
Gemini wrote:
C'est normal, car le nom du profil est inscrit dans la polaire. Peut-être à changer, car il est effectivement plus intuitif d'utiliser le nom du fichier.


Une fois qu'on le sait, c'est plus un problème.

Flip Airboost wrote:
Par contre au contraire de predimrc ou l'on choisi un Cz d'équilibre et predimrc donne le Vé longitudinal, Gemini donne le Cz d'équilibre et on modifie le Vé ou le CG.
Gemini wrote:
Oui, en effet, car la logique de résolution directe de PredimRC est inaplicable : d'une part parce qu'il trois calculs simultanés (1.5D, VLM 3D linéaire et non-linéaire), et d'autre part parce qu'en VLM la résolution ne peut pas être directe mais uniquement itérative.
Du coup, c'est à l'utilisateur de faire la boucle d'itération.


OK, on peut utiliser predimrc en complément pour dégrossir l'itération.
J'ai découvert que je pouvais utiliser le pad pour faire varier les valeurs Embarassed .


Flip Airboost wrote:
J'aimais bien la disposition des graphiques tous alignés à la même echelle pour une lecture directe à la verticale.
Gemini wrote:
Tu parles bien des performances avion dans PRC ? J'ai essayé de conserver la même philsophie, mais il y a beaucoup plus de graphiques à caser...


Oui, si j'en ai vraiment besoin , je trouverais une solution à base de copier coller d'images transparentes.


Flip Airboost wrote:
Une option "trace" pour visualiser les changements de courbes pourrait améliorer l'outil.
Gemini wrote:
Là par contre, je ne vois as. Tu peux préciser ?


Un fondu d'image d'une courbe à l'autre comme dans GeoGebra.

Flip Airboost wrote:
Ici je pense qu'il va me falloir attendre l'explication de Franck pour utiliser ces tableaux.
Gemini wrote:
Pour le découplage entre l'angle d'attaque et la vitesse, trois raisons :
- ces deux paramètres ne sont liés qu'en plané en palier, mais pas en manoeuvre (par ex. : boucle, virage) ou le Cz est piloté par la commande de profondeur et où la vitesse varie peu
- ce module est totalement indépendant de l'analyse de l'avion (là où intervient la masse)
- il ne concerne que l'aile isolée
En conséquence, ces paramètres sont découplés, ce qui permet d'explorer toute l'enveloppe de vol quelles que soient les conditions étudiées.


Je m'en doutais un peu, je ne suis pas encore capable d'en exploiter l'info. Faudra nous mettre le pied à l'étrier dans le mode emploi a venir. Cool
_________________
Cordialement,

Philippe
Back to top
Offline View user's profile Send private message
Flip Airboost



Age: 61 Gemini

Location: plateau de Herve
Posts: 58


PostPosted: 22 May 2023 13:18
22 May 2023 13:18 from Flip Airboost

Bonjour Franck et tous,

En conservant le même V longitudinal et la même différence de hauteur aile stab, je décèle une légère amélioration de la finesse si je cale le fuselage sur mon Cz de réglage plutôt que l'aile sur le Cz de réglage.

Y a t'il un calcul interaction aile fuselage?

Comment s'y prendre pour afficher les deux réglages différents sur un seul graphique?
_________________
Cordialement,

Philippe


Last edited by Flip Airboost on 20 Jun 2023 10:40; edited 1 time in total
Back to top
Offline View user's profile Send private message
Gemini
Site Admin





Posts: 152


PostPosted: 26 May 2023 10:37
26 May 2023 10:37 from Gemini

Bonjour Philippe,

Oui, le fuselage (son incidence et son intéraction avec les voilures est bien pris en compte).
Pour l'instant, on ne peut pas supperposer les résultats de deux réglages différents, mais c'est prévu d'ici fin juin, sur le même principe que l'outil de comparaison des polaires profil. Ce sera un outil global, qui permettra à la fois de comparer deux appareils différents et le même appareil à différents réglages.
Back to top
Offline View user's profile Send private message Visit poster's website or facebook-profile
Flip Airboost



Age: 61 Gemini

Location: plateau de Herve
Posts: 58


PostPosted: 11 Jun 2023 21:36
11 Jun 2023 21:36 from Flip Airboost

Gemini wrote:
Bonjour Philippe,

Oui, le fuselage (son incidence et son intéraction avec les voilures est bien pris en compte).
Pour l'instant, on ne peut pas supperposer les résultats de deux réglages différents, mais c'est prévu d'ici fin juin, sur le même principe que l'outil de comparaison des polaires profil. Ce sera un outil global, qui permettra à la fois de comparer deux appareils différents et le même appareil à différents réglages.


Super , merci Franck.

Je pourrais peut être comparer un bord d'attaque tuberculé avec les profil à épaisseur relative constante et épaisseur absolue constante.

En attendant , voici les fichiers d'impression 3D pour le support de montage de l'aile. Il faut 6 jours pour imprimer l'ensemble.



Et les fichiers pdf pour fabriquer les différentes pièces du fuselage.

Et les fichiers pdf pour les differentes pièces de l'aile.

J'ai aussi les fichiers dxf pour une découpe laser ou fraisage cnc. J'aimerais découper des kits s'il y a des amateurs.
Attention , rien ne dit qu'il est possible de réaliser ce planeur avec cette méthode et qu'il volera selon mes vœux.
_________________
Cordialement,

Philippe


Last edited by Flip Airboost on 13 Oct 2023 09:45; edited 2 times in total
Back to top
Offline View user's profile Send private message
Flip Airboost



Age: 61 Gemini

Location: plateau de Herve
Posts: 58


PostPosted: 07 Oct 2023 20:57
07 Oct 2023 20:57 from Flip Airboost

Bonsoir à tous,

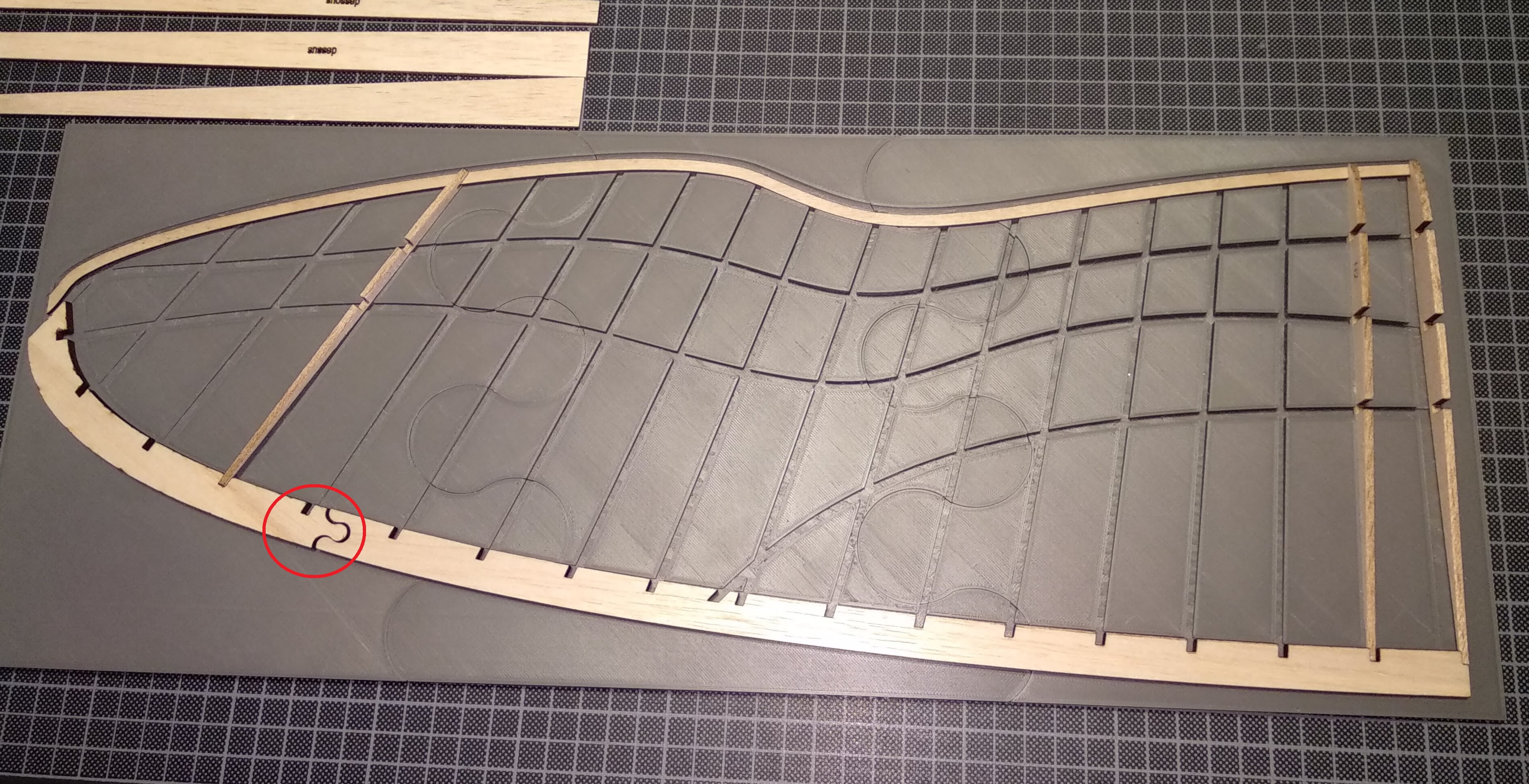

Voila, mon kit est découpé , c'est parti pour la construction .

Il a fallu résoudre le problème de la mise en plan à plat de toutes les pièces qui sont en 3D pour une découpe laser.

Imprimer à plat d'une pièce en 3D pour une découpe cutter ne pose pas de problème mais la superposition des traits ne convient pas pour le laser Sad

Pour un premier essai , le résultat me convient. Juste un petit bug de mise à l'échelle sur les longerons en exportant vers le .dxf



Il faudra que je resserre les jeux d'assemblages style puzzle.
Le bord d'attaque en bambou sera préformé à chaud. Très fragile toutes ces petites pièces et impossible à découper avec les méthodes classiques.


_________________
Cordialement,

Philippe
Back to top
Offline View user's profile Send private message
Flip Airboost



Age: 61 Gemini

Location: plateau de Herve
Posts: 58


PostPosted: 14 Oct 2023 13:00    Post subject: assemblage fuselage
14 Oct 2023 13:00 from Flip Airboost

Bonjour les colleurs de balsa Smile

Toutes les pièces du fuselage sont disponibles, je commence par celui-ci.

Les baguettes carrées de balsa de 4*4mm sont débitées avec l' outil ad hoc.


Puis transformée en baguette triangulaire de 4mm avec l'outil .stl disponible dans le dossier jig support assemblage de l'aile
et collées 3mm à l'intérieur du fond du fuselage.


J'appuie fort sur les couples pour vérifier l'acostage. Les baguettes triangulaires sont ajustée par un petit coup de cutter si elles empêchent l'acostage parfait ( il ne faut pas de jour entre le couple et le fond)


Tous les couples sont collés sur le fond bien d'équerre. Les couples C4 et C4bis contrecollés sont si contents qu'ils vous sourient. Wink


Les renforts de flanc en ctp sont collés sur ceux ci.


Les flancs sont ensuite collés sur l'assemblage du fond et des couples.

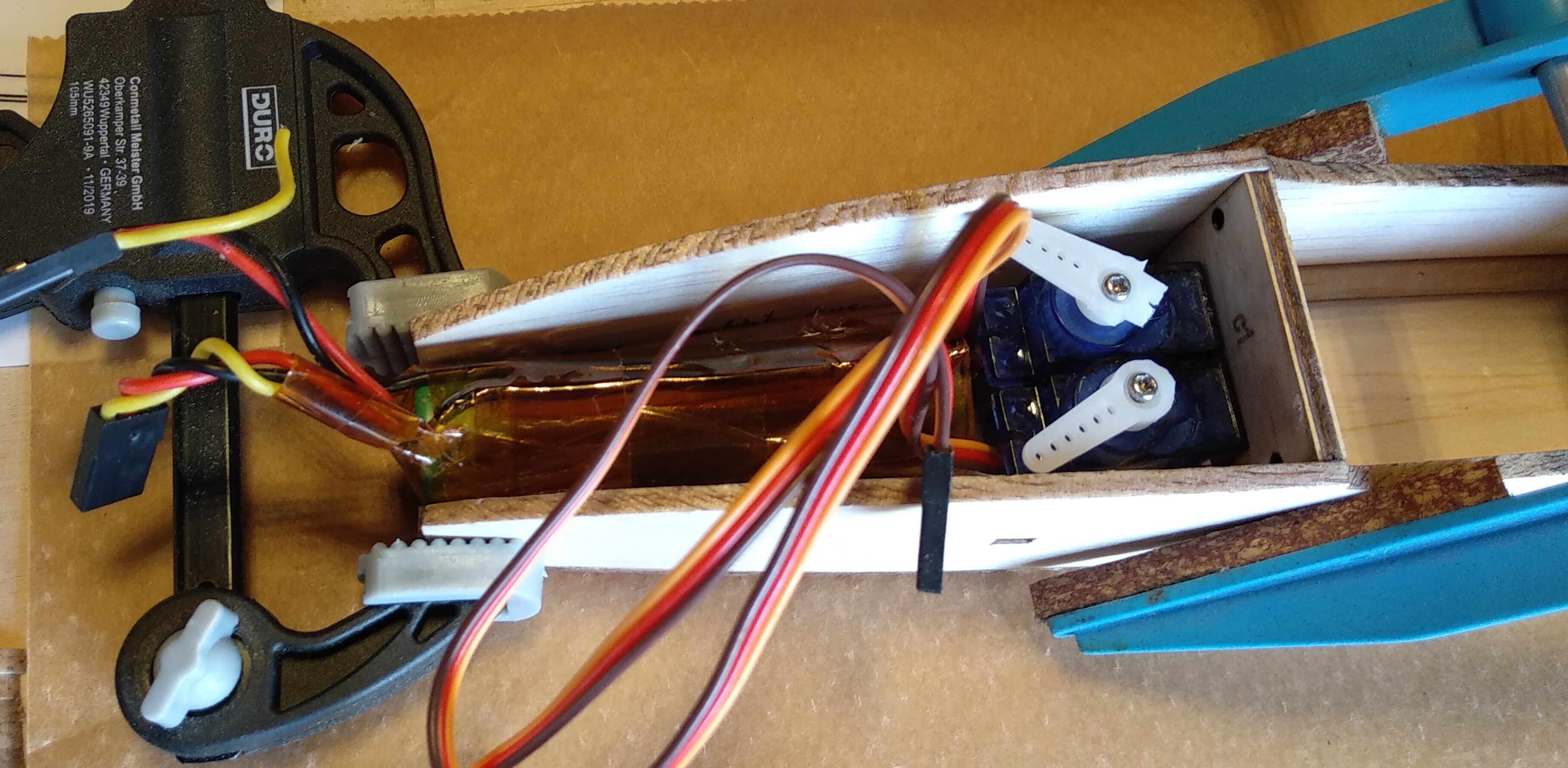

Présentation des servomoteurs et de l'accu de réception. ( je vais retoucher la clé et la rendre 1 mm plus large).
C'est très ajusté, ou trop ajusté Confused

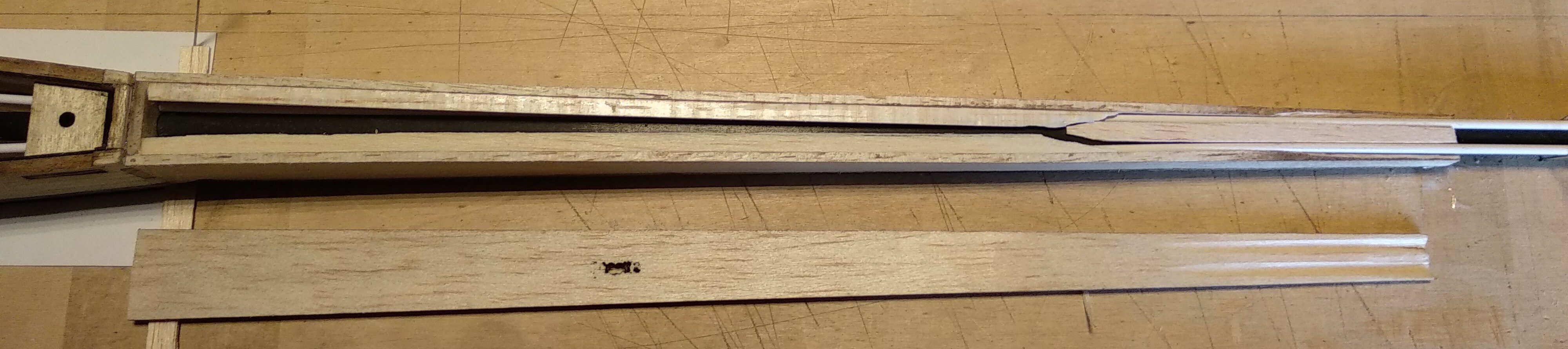

Ensuite collage du tube de queue en carbone et emballage de cette poutre en balsa .
Il faut une cale d'épaisseur de +/- 2mm sous le couple C4 pour assurer le Vé longitudinal correct. ( voir le pdf fuselage haut coté)
Le débiteur de baguette triangulaire fonctionne bien , j'en ai ajouté ce qui permettra de bien arrondir tous les angles du fuselage et augmente la surface de collage.


Avant de fermer la poutre , passer les gaines de commande 2mm diamètre.

_________________
Cordialement,

Philippe
Back to top
Offline View user's profile Send private message
Gemini
Site Admin





Posts: 152


PostPosted: 22 Oct 2023 18:26
22 Oct 2023 18:26 from Gemini

Bonjour Philippe,

Magnifique dentelle, j'ai hâte de voir la suite !

Bonne construction,
Franck
Back to top
Offline View user's profile Send private message Visit poster's website or facebook-profile
Flip Airboost



Age: 61 Gemini

Location: plateau de Herve
Posts: 58


PostPosted: 02 Nov 2023 00:17    Post subject: assemblage du stabilisateur en V
02 Nov 2023 00:17 from Flip Airboost

Bonsoir les colleurs de balsa ,

La CAO FAO n'empêche pas l'improvisation , le bois est une matière vivante.

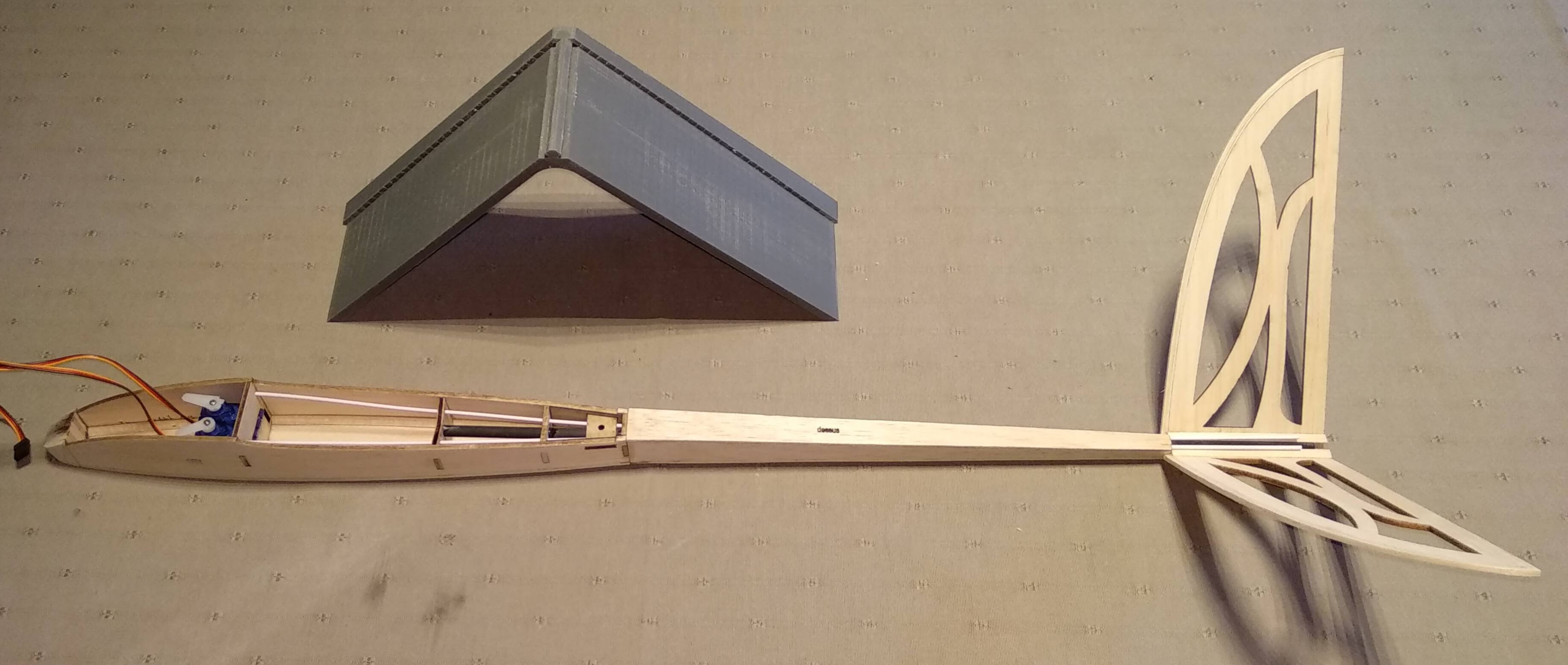

Le fichier stl pour imprimer le support de montage du stab est dans ce dossier
Aligner en incidence un stab en V n'est pas évident Rolling Eyes























Le stab s'assemble sans jeu Very Happy . Il sera collé à l'epoxy allégée de micro ballon sur le tube de queue une fois l'aile montée sur le fuselage, le tout retourné sur une surface plane.
Les 4 saumons touchent et c'est aligné. Wink



_________________
Cordialement,

Philippe
Back to top
Offline View user's profile Send private message
